Enhedsparametre
Mærkenavn: PNTEK
Anvendelse: Landbrugsvanding/Marikultur/Svømmebassin/Ingeniørbyggeri
Farve: Mange farver tilgængelige for valg
Materiale: UPVC
Medietemperatur: Høj temperatur, lav temperatur, medium temperatur, normal temperatur
Produktlevetid:：> 500.000 gange åbne og lukke

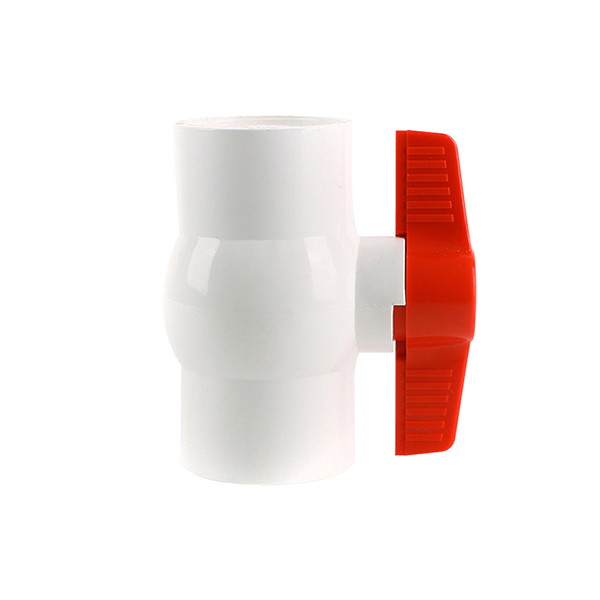

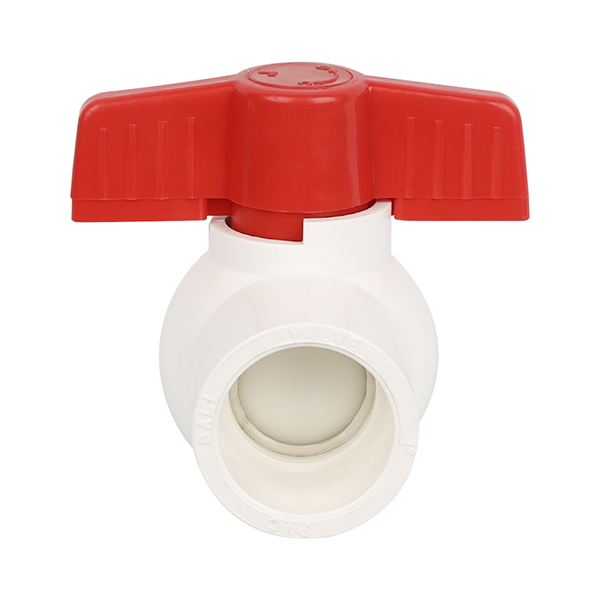

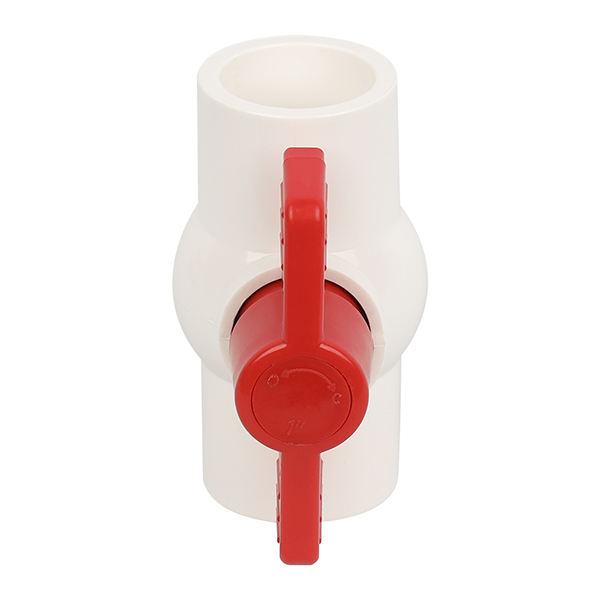

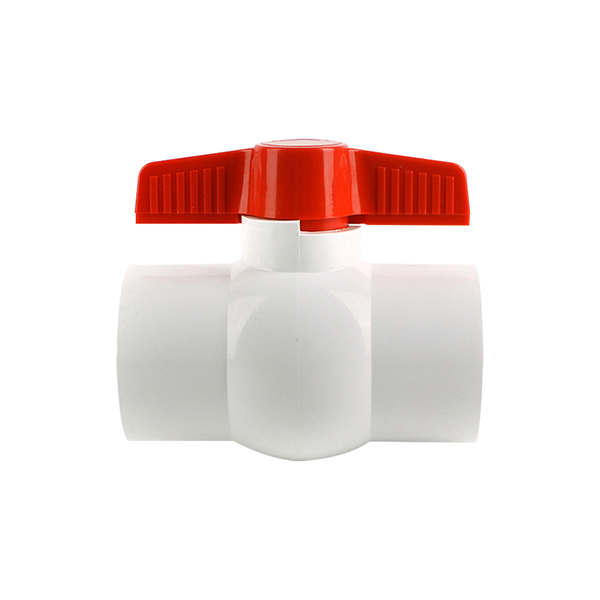

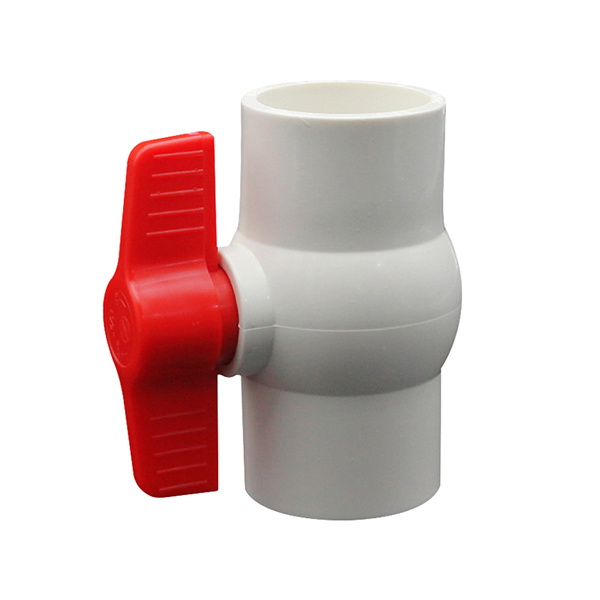

Produktbeskrivelse
Vores virksomheds kugleventil kan modstå korrosion meget godt, så dens levetid effektivt kan forlænges, og selve produktet er meget fleksibelt og bekvemt, med høj styrke og mindre lækage, så det er meget rost af forbrugerne. De er meget udbredt i industriel og civil bygning, herunder indendørs og udendørs dræning,
spildevandsrørprojekter, korrosionskemiske forhold og kan også bruges til landbrugsvandingssystem.
Desuden er de også velegnede til ventilationsrør og drænrør osv. Vi har forskellige størrelser af produkter, selv for et enkelt emne, til forskellige anvendelsessituationer. 100 % lækagetest for at sikre, at de produkter, du får, er gode. Der vil være normal produktinspektion under produktionen for at sikre, at produkterne når international standard.
Efterhånden som andelen af plastrør i varmt og koldt vandforsyning og industrielle rørtekniske applikationer fortsætter med at stige, bliver kvalitetskontrollen af plastventiler i plastrørsystemer stadig vigtigere.
Produktfordele
1, let vægt og høj styrke
2. Ingen vibrationsstøj, når den bruges
3. Let at åbne og lukke
4. Kompakt kugleventil er nem at installere
5. Laveste lækagerate, 100% testet før pakning
6. Væskemodstanden er lille
7. Håndtagsmateriale af kugleventil: ABS, kropsmateriale: PVC
8. Alkali- og syreresistens
9. Blød farve og fremragende design
10. Miljøvenlig, ikke-giftig
11. Udbredt i dagligdagen: Byggeri, landbrugsvanding, industri, have, swimmingpool...
12. Disse kugleventiler tilbydes i størrelser fra 20 mm til 110 mm (fra 1/2'' til 4'')
13. Farve tilgængelig: Grøn, grå, hvid, brun, blå
14. Certifikat: ISO 9001, Kina test
Forklaring og fysisk kort
Komponentmateriale
specifikation af materiale
| INGEN. | Del | Materiale | ANTAL |
| 1 | LEGEME | UPVC, CPVC | 1 |
| 2 | STEM O-ring | EPDM,FPM(NBR) | 1 |
| 3 | STILK | UPVC, CPVC | 1 |
| 4 | BOLD | UPVC, CPVC | 1 |
| 5 | SEAT SEAT | TPE, TPVC, TPO | 2 |
| 6 | KASKET | PVC, ABS | 1 |
| 7 | HÅNDTAG | PVC, ABS | 1 |
| 8 | SKRUE | SS304, STÅL | 1 |
Modelstørrelsesparameter sammenligningstabel
| DIMENSION | Enhed | |||||||||||
| MODEL | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| STØRRELSE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | tomme | ||
| thd./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32,33 | 38,43 | 48,46 | 60,56 | 76,6 | 89,6 | 114,7 | mm | ||
| d2 | 21.7 | 25.7 | 31,67 | 37,57 | 47,54 | 59,44 | 75,87 | 88,83 | 113,98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26,87 | 33,65 | 42,42 | 48,56 | 60,63 | 73,38 | 89,31 | 114,76 | mm | ||
| d2 | 21.23 | 26,57 | 33,27 | 42,04 | 48,11 | 60,17 | 72,85 | 88,7 | 114,07 | mm | ||
| DIN | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40,3 | 50,3 | 63,3 | 75,3 | 90,3 | 110,4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35,5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
